Niže je prikazan dijagram mreže izgrađene u kompleksu klijenta s 5 objekata ukupne površine 15.000 m², koji obuhvaćaju proizvodne, skladišne i uredske prostore. Arhitektura je izvedena u zvijezdi s centralne lokacije, s punom VLAN segmentacijom — svaka funkcionalna cjelina ima vlastitu mrežnu zonu: infrastruktura, pristupnici, serveri, uprava, proizvodnja, komercijala, skladište, WiFi terminali i tehnika (IoT). Segmentacija osigurava da problemi ili sigurnosni incidenti u jednoj zoni ne utječu na ostale.

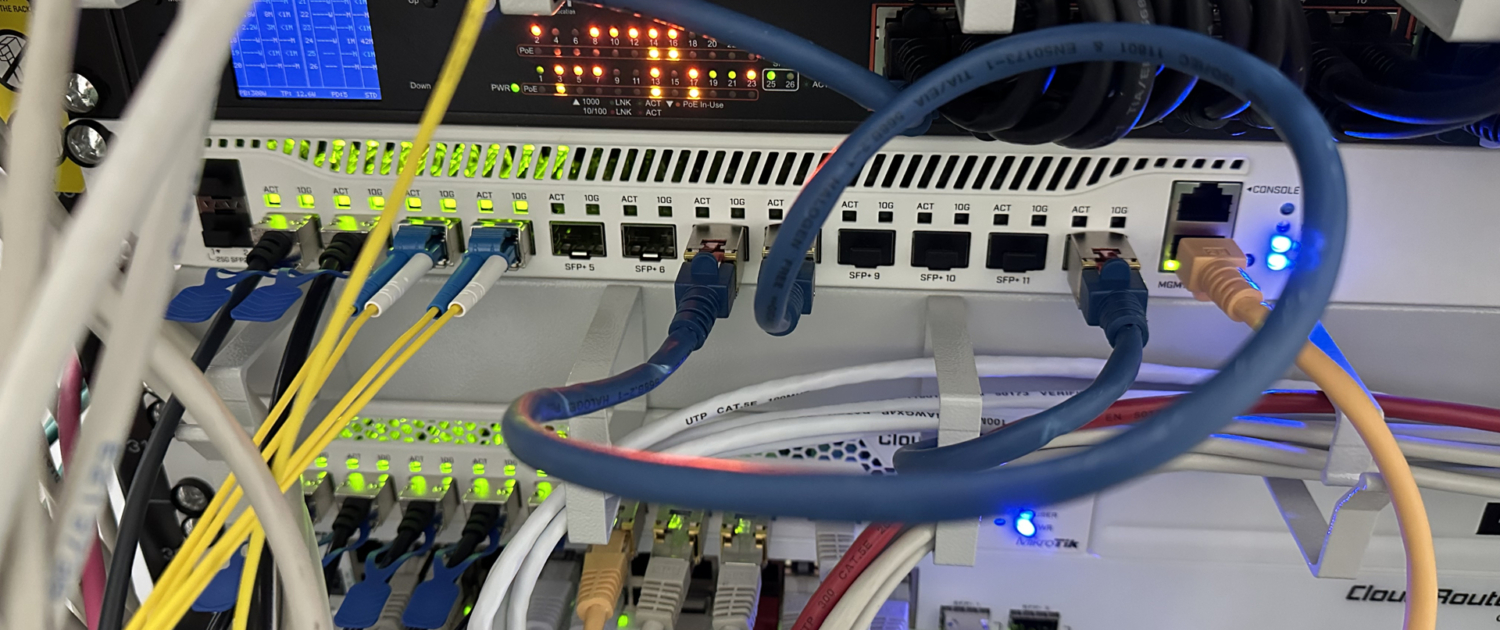

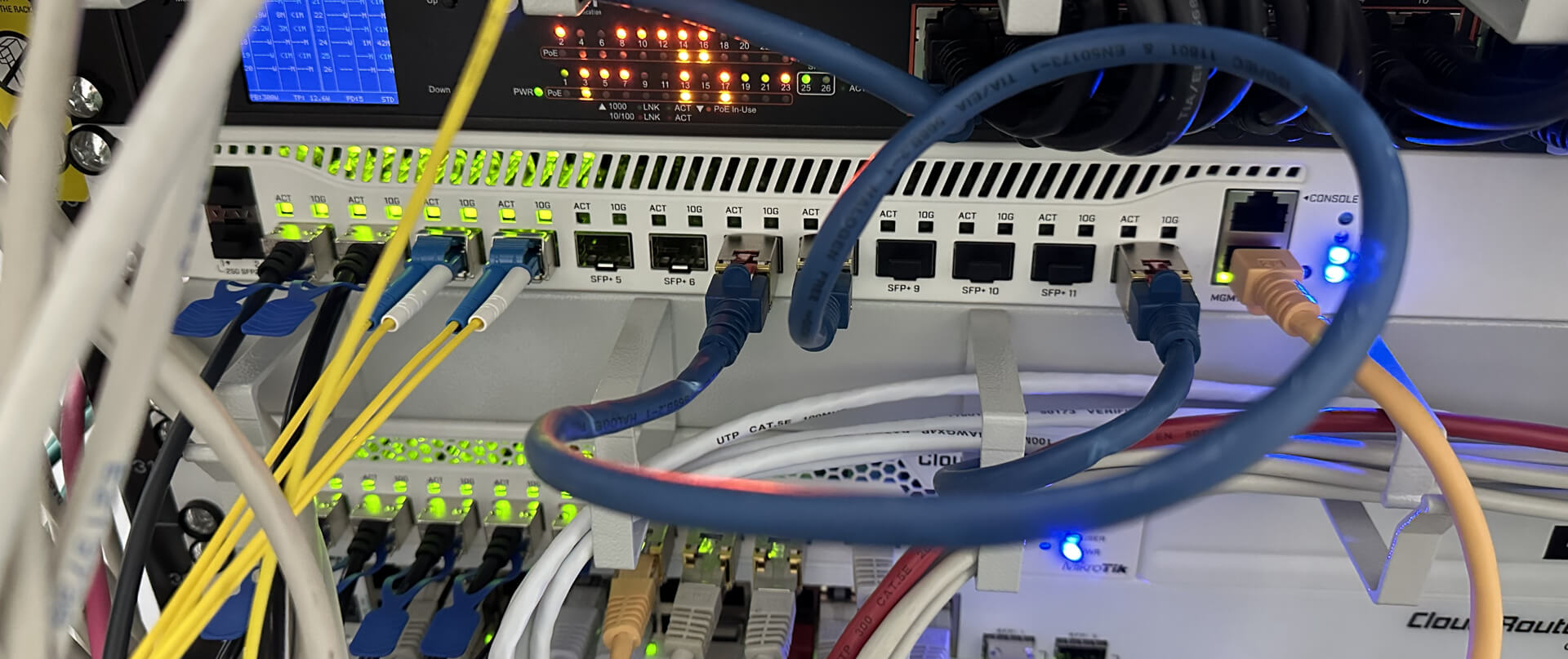

Svaki objekt ima vlastiti pristupni preklopnik i PoE switch za napajanje WiFi pristupnih točaka i IP kamera; objekti su međusobno povezani optičkim vezama s centralnom točkom u kojoj se nalazi glavni router i serverska infrastruktura. Okosnica radi na 10 Gbit/s te svako komunikacijsko čvorište ima svoj razdjelnik na 10 Gbit/s, koji vezu distribuira lokalnim preklopnicima kako bi se spriječila potencijalna zagušenja.
Klijent ima dva neovisna internetska uplink priključka — primarni i rezervni — koji osiguravaju kontinuitet rada u slučaju ispada jednog davatelja usluge. VPN tuneli prema udaljenim lokacijama i korisnicima, ERP sustavu i administrativnoj mreži konfigurirani su centralno i neovisni su od fizičke lokacije korisnika.
Ovakva arhitektura je preduvjet za stabilan i siguran rad u industrijsko-proizvodnim okruženjima, gdje zastoj mreže znači paralizu kompletnog poslovanja.
